建筑陶粒生產線

時間：2018-03-08 14:58:04 來源：建筑陶粒生產線瀏覽次數：549

性能參數:Φ1.5*26~Φ2.6*28-Φ3.0*20
生產能力:3.21~3.85-14.68~17.62m3/h
應用領域:主要用于建材、環保等許多生產行業中。
適用物料:礦渣、礦石等
微信:390278864
銷售熱線:0371-67846980

建筑陶粒設備介紹

建筑陶粒作為一種新型環保材料，在建筑領域得到了廣泛的應用，即可制成墻板、磚等新型墻體材料，又可作保溫隔熱、樓板、輕質混凝土、水處理凈化等用途。而回轉窯作為建筑陶粒生產的關鍵性設備，其性能高低直接影響到成品陶粒的品質和生產成本。

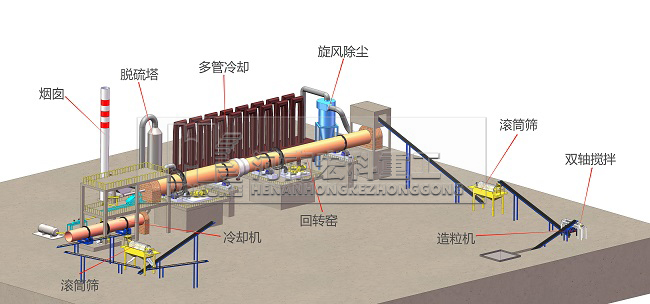

建筑陶粒生產線圖片

建筑陶粒設備工作原理


陶?；剞D(zhuǎn)窯的窯體與水平面呈3%-4%（正弦）的斜度，整個窯體通過兩個輪帶支撐在相應的托輪裝置上，在窯體軸向方向上通過窯尾的擋輪裝置防止其上下竄動；其傳動過程是變頻電機通過減速機及其配套聯軸器帶動小齒輪轉動，小齒輪與筒體中部固定的大齒圈相嚙合，最終大齒圈帶動筒體作回轉運動。烘干過程是物料通過進料機構進入窯內，由于筒體是在傾斜狀態下作緩慢回轉運動，因此物料在隨筒體回轉的同時，在軸向方向上由窯尾（高端）向窯頭（低端）運動；煅燒窯出來的高溫空氣由窯頭通過連接裝置進入烘干窯內，傳給物料，物料在移動的過程中經過烘干后，從窯頭卸料進入煅燒窯。煅燒過程是物料通過烘干窯進入窯內，由于筒體是在傾斜狀態下作緩慢回轉運動，因此物料在隨筒體回轉的同時，在軸向方向上由窯尾（高端）向窯頭（低端）運動；燃料由窯頭通過燃燒器噴入窯內進行燃燒，熱量以輻射、對流、傳導等多種方式傳給物料，物料在移動的過程中經過煅燒后，從窯頭卸料進入下一道工序。

序號No	規格	陶粒生產能力		斜度（％）	筒體轉速（r/min）	電動機		減速機型號
序號No	規格	時產量（m³/h）	年產量（m³/y）	斜度（％）	筒體轉速（r/min）	型號	功率	減速機型號
1	Φ1.5*26	3.21~3.85	1.96萬~2.35萬	4	1.2~3.6	YCT-250-4A	22	ZQ850
2	Φ1.8*28	4.56~5.46	2.78萬~3.34萬	4	1.2~3.6	YCT280-4A	30	ZL75
3	Φ2.2*30	6.34~7.6	3.88萬~4.65萬	4	1~3.0	YCT315-4A	45	ZS125
4	Φ2.4*33	8.32~9.99	5.09萬~6.11萬	4	1~3.0	YCT315-4B	75	ZS125
5	Φ2.628-Φ3.020	14.68~17.62	8.98萬~10.78萬	4	1.2~3.6	YCT355-4C	90	ZS165
